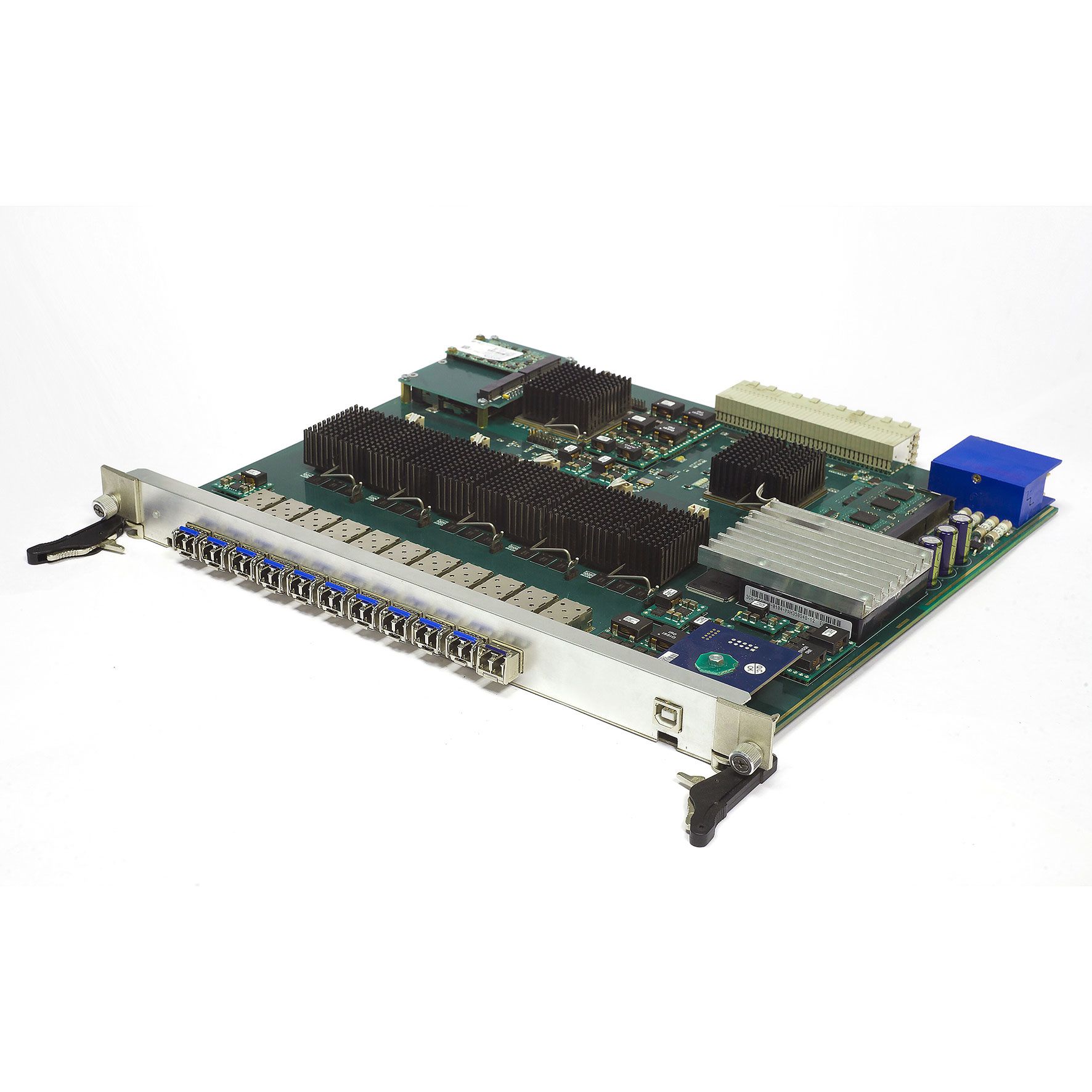

Плата ввода 10x10G SKаTCA-1010

Плата ввода 10x10G SKаTCA-1010Плата ввода 10x10G SKаTCA-1010

Описание:

Новая коммуникационная плата  ввода 10x10G SKаTCA-1010x  выпущенная  в 2017 году, предназначена прежде всего для телекоммуникационных приложений и работы в системах сетевой безопасности. Также она может использоваться в качестве платформы для IMS-серверов, медиашлюзов, серверов управления трафиком, контроллеров беспроводных точек доступа и т.д.
Она отвечает спецификациям PICMG 3.0 и PICMG 3.1 Ethernet Over PICMG  и выполнена на базе процессора NXP(бывший Freescale) QorIQ T4240 второго поколения с поддержкой 24 вычислительных ядер,  микросхемы программируемой логики ПЛИС Intel StratixV GX и  пяти микросхемах программируемой логики ПЛИС Intel ArriaV.
ПЛИС Intel StratixV GX предназначена для организации матрицы коммутации между процессорами, другими платами фрейма Advanced TCA и внешним миром. Также ПЛИС может выполнять функции предварительного анализа и обработки потоков данных, реализации алгоритмов DPI.

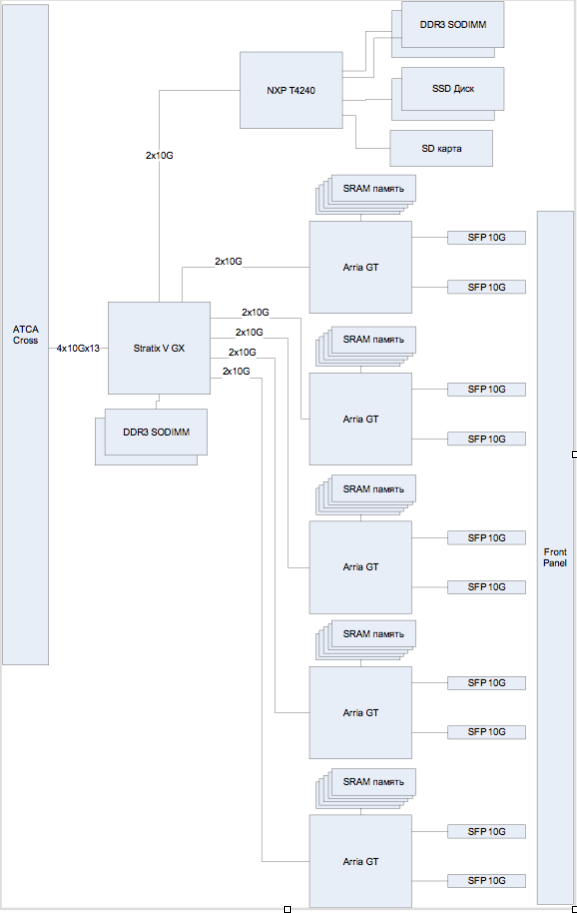

ПЛИС Intel StratixV GX имеет следующие связи: два линка 10Гбит/c  процессором, 4 линка 10Гбит/c с каждым слотов фрейма AdvancedTCA (максимум 14 слотов Full Mesh), два линка 10Гбит/c с каждой ПЛИС ArriaV.
ПЛИС ArriaV предназначена для организации приема данных по сетям Ethernet, SDH/SONET и т.д. и реализации алгоритмов DPI, фильтрации, поиска  сигнатур и т.д. Для хранения различных таблиц, используемых в алгоритмах на каждую ПЛИС подключено 5 микросхем памяти с быстрым случайным доступом.

Характеристики:

  • Процессор 24-Core NXP QorIQ T4240®
    • Power Architecture e6500 — 64-битное много поточное ядро с технологией AltiVec с ча- стотой до 1,8 ГГц
    • физических ядер 12
    • L2 кэш 6 Мбайт
    • CoreNet Platform Cache 1.5MB
  • Встроенные аппаратные ускорители:
    • Data Path Acceleration Architecture (DPAA) первого и второго поколений;
    • Data Compression Engine (DCE);
    • QUICC Engine
    • Pattern Matching Engine (PME2.0) to 10Gb/s
    • Загрузка ОС SD карта
    • Хранилище  - 2 диска SSD
  • Память DDR3 1800 до 16 ГБ
  • ПЛИС Intel StratixV GX:
    • 490000 логических элементов
    • 66 трансиверов 14.1 Гбит/сек
    • 41 Мбит встроенной памяти·
  • ПЛИС Intel Arria V GT:
    • 362 000 логических элементов
    • 6 трансиверов 14.1 Гбит/сек
    • 20 Мбит встроенной памяти
  • Механические характеристики:
    • Форм фактор –PICMG Advanced TCA
  • Программное обеспечение:
    • U-Boot Universal Boot Loader
    • Linux
    • Библиотеки и программы T4240 для решения задач обработки сетевого трафика.
    • IP ядра для ПЛИС StratixV, реализующие функции матрицы коммутации, DPI анализа и т.д.
    • IP ядра для ПЛИС Arria V, реализующие функции приема и анализа данных сетей Ethernet, SDH/Sonet и т.д

Области применения:

  • Построение сетевой инфраструктуры
  • Системы сетевой безопасности
  • Обработка изображений
  • Организация хранилищ данных
  • Облачные вычисления
  • Реализация алгоритмов с минимальной задержкой в финансовом секторе
  • Реализация систем машинного обучения
