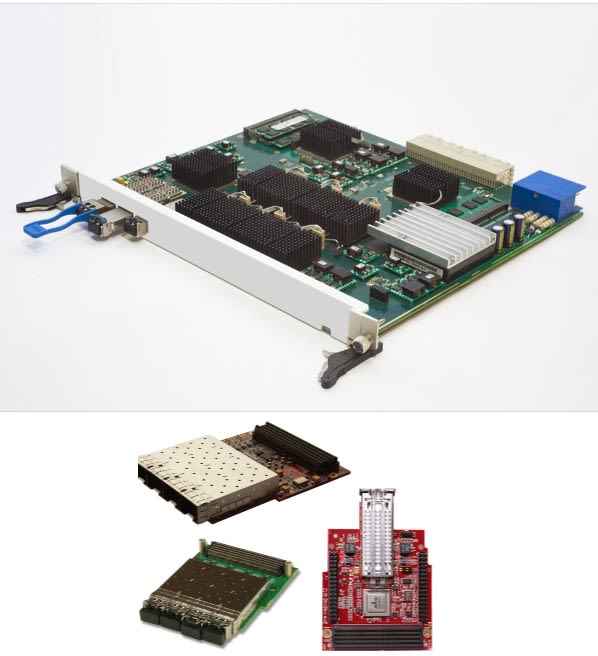

Плата ввода SKaTCA-FMC
Описание:
Новая коммуникационная плата ввода SKаTCA-FMC выпущенная в 2017 году, предназначена прежде всего для телекоммуникационных приложений и работы в системах сетевой безопасности. Также она может использоваться в качестве платформы для IMS-серверов, медиашлюзов, серверов управления трафиком, контроллеров беспроводных точек доступа и т.д.
Новая коммуникационная плата ввода SKаTCA-FMC выпущенная в 2017 году, предназначена прежде всего для телекоммуникационных приложений и работы в системах сетевой безопасности. Также она может использоваться в качестве платформы для IMS-серверов, медиашлюзов, серверов управления трафиком, контроллеров беспроводных точек доступа и т.д.
Плата позволяет использовать для подключения к сетям модули FMC стандарта Vita 57.1, широко представленными на рынке или собственной разработки, например модули с разъемами 100 Гбит/c, 40 Гбит/c, 10 Гбит/c и другие.
Она отвечает спецификациям PICMG 3.0 и PICMG 3.1 Ethernet Over PICMG и выполнена на базе процессора NXP(бывший Freescale) QorIQ T4240 второго поколения с поддержкой 24 вычислительных ядер, микросхем программируемой логики ПЛИС Intel StratixV GX и пяти микросхемах программируемой логики ПЛИС Intel ArriaV.
ПЛИС Intel StratixV GX 1 предназначена для подключение к сетям 100Гбит, 40Гбит, 10Гбит, обработки потоков данных, реализации алгоритмов DPI, реализации алгоритмов балансировки.
ПЛИС Intel StratixV GX 1 имеет следующие связи: два линка 10Гбит/c с каждой ПЛИС ArriaV. 4 16 линков 10Гбит/c с модулем FMC.
ПЛИС Intel StratixV GX 2 предназначена для организации матрицы коммутации между процессорами, другими платами фрейма Advanced TCA. Также ПЛИС может выполнять функции предварительного анализа и обработки потоков данных, реализации алгоритмов DPI.
ПЛИС Intel StratixV GX2 имеет следующие связи: два линка 10Гбит/c процессором, 4 линка 10Гбит/c с каждым слотов фрейма AdvancedTCA (максимум 14 слотов Full Mesh), два линка 10Гбит/c с каждой ПЛИС ArriaV.
ПЛИС ArriaV предназначена для организации приема данных по сетям Ethernet, SDH/SONET и т.д. и реализации алгоритмов DPI, фильтрации, поиска сигнатур и т.д. Для хранения различных таблиц, используемых в алгоритмах на каждую ПЛИС подключено 5 микросхем памяти с быстрым случайным доступом.
Характеристики:
- Процессор 24-Core NXP QorIQ T4240®
- Power Architecture e6500 — 64-битное много поточное ядро с технологией AltiVec с частотой до 1,8 ГГц
- физических ядер 12
- L2 кэш 6 Мбайт
- CoreNet Platform Cache 1.5MB
- Встроенные аппаратные ускорители:
- Data Path Acceleration Architecture (DPAA) первого и второго поколений;
- Data Compression Engine (DCE);
- QUICC Engine
- Pattern Matching Engine (PME2.0) to 10Gb/s
- загрузка ОС SD карта
- хранилище - 2 диска SSD
- Память DDR3 1800 до 16 ГБ
- ПЛИС Intel StratixV GX
- 490000 логических элементов
- 66 трансиверов 14.1 Гбит/сек
- 41 Мбит встроенной памяти
- ПЛИС Intel Arria V GT
- 362 000 логических элементов
- 6 трансиверов 14.1 Гбит/сек
- 20 Мбит встроенной памяти
- Механические характеристики –
- форм фактор – PICMG Advanced TCA
- Программное обеспечение
- U-Boot Universal Boot Loader,
- Linux
- библиотеки и программы T4240 для решения задач обработки сетевого трафика.
- IP ядра для ПЛИС StratixV, реализующие функции матрицы коммутации, DPI анализа и т.д.
- IP ядра для ПЛИС Arria V, реализующие функции приема и анализа данных сетей Ethernet, SDH/Sonet и т.д
Области применения:
- Построение сетевой инфраструктуры
- Системы сетевой безопасности
- Обработка изображений
- Организация хранилищ данных
- Облачные вычисления
- Реализация алгоритмов с минимальной задержкой в финансовом секторе
- Реализация систем машинного обучения
